第四讲、关于单一崩溃点

                                      天虹数码  833655

播控系统里的单一崩溃点分为两类：一类是信号链路，一类是控制链路。

（一、）信号链路单一崩溃点：

先看看信号链路。见下图：

这是一张传统的、分体式、单频道播出系统示意图。看信号链路部分。

这里，视频服务器、切换器都是主备镜像的。但键混器、响度控制器、帧同步机（图中没有画）是单一的，这些设备没有实现备份。作为主通道设备，长期以来，为什么大家都是这么做的？都不实施镜像备份呢？

主要是考虑其功能并非十分重要，大不了不上台标字幕，不进行响度自动控制，大不了切换时跳抖一下，不重要。但这些设备是在主通道上，视音频信号不能因为这些设备出现故障而中断信号传输，所以，这些设备基本上都有掉电直通功能。

当然要注意一点：掉电直通是通过继电器来完成的。所以，必须采用高频（视频）继电器。一些厂家采用的是普通继电器，掉电直通将影响指标。

但是理论上来讲，这几个设备是单一崩溃点。

其它几处也要引起大家的特别关注：

1、 三选一

为什么要采用三选一呢？现在大家都是采用二选一啊！二选一不是已经是实现了主备两路信号的接入了吗？

在以硬盘播出为主的时代，视频服务器是主要的信号源，软件的安全性非常重要，如果出现因软件引起的系统性奔溃，危害将是致命性的。比如这些软件问题：软件不成熟稳定、软件升级带来新的BUG、素材兼容性导致某些素材不能播出、主备服务器不能自动倒换、病毒攻击、数据库服务器崩溃、素材缺陷或丢失。

这些问题将导致主备服务器或切换器同时中断播出，进入应急切换器的两路信号同时中断，如果应急切换器只设计为两路输入，显然是不够的，是单一崩溃点。

所以，应急切换器要设计成三路输入。第三路为垫片信号输入。一般的电视台可以配固态垫片机，没有实力的台，可以将中央台信号作为垫片信号。

解释一下垫片机。垫片机是24小时循环播放的，要求非常高的可靠性和免维护性。有些公司配备的是基于PC架构、基于WINDOWS平台、使用普通硬盘存储的垫片机，而不是完全固态化、基于linux系统、采用固态盘的硬件单机设备，这样的垫片机本身随时就会有故障发生，而且不容易被发现（平时不关注它），关键时候，发挥不了作用。

应急切换器有了三路输入，就安全了吗？答案是否定的。

三选一还应该是智能型的。也就是说，三选一会按顺序对输入信号按照优先级进行自动检测，当主信号出现问题时，自动倒换到备路；当主备都有问题时，自动倒换到第三路。而且第三路是掉电直通的。第三路接的是垫片信号。所以，应急切换器也叫倒换器。

前面说过，电视播出的“停播”事故是按“秒”来计算的，如果出现信号故障，靠人工倒换是来不及的，必须实现自动倒换。人工倒换的不及时性，仍然造成“停播”。

2、 下变换

大多数人还没有用过高清播出，对于下变换对指标的损伤认识不深刻，对下变换的安全性认识也不深刻。

上图中，标清信号是通过高清信号下变换得到的，图中只配置了一个下变换器。有人说，下变换坏了也掉电直通不就行了吗？或者用跳线盘短接不就行了吗？显然不行。

前面谈到的切换、键混、响度等设备实现掉电直通是可以的，短接也是可以的，这里则不行！原因很简单：下变换器两端信号格式不一样。输入的是高清，输出的是标清，怎么能直通？怎么能短接？

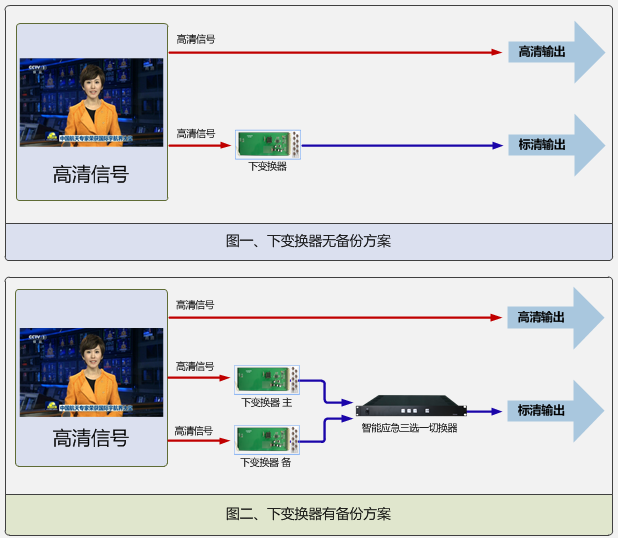

正确的方式是采用两个下变换器进行互备，再加一个智能三选一，如下图所示（第三路接标清垫片信号，图中未画）：

3、 转播中央台信号

中央台节目转播很重要，切换器应该接入两路不同信道传入的CCTV1信号。只接一路，或同路分配，都是不安全的。

4、 数模转换和解嵌

    如果播出需要模拟信号，是从播出线末端的标清输出信号进行数模转换和解嵌得到。犹如上面所述的由高清到标清下变换是同样的道理，应该采用双路数模转换和解嵌，并且要配智能倒换。

5、 编码调制、光缆

送往有线前端，要进行编码调制，要进行线路传输，很多人没有重视。这些设备或线路一旦出现故障，也将是致命的。也应该是单一崩溃点。

6、 同步信号

黑场发生器是整个系统的同步源（以后会就同步原理做详细描述），应该配备两台黑场发生器，并进行2选1倒换。道理上说，2选1也应该是智能检测和自动倒换，实际使用中大家都采用普通2选1。

由于系统中需要同步的设备较多，经过2选1以后的同步信号需要进行分配。这里提醒大家，视频服务器、切换器等实现了主备镜像的设备和通道，主路设备接同一块分配板的输出信号，备路设备接另一块分配板的输出信号，当某一块分配板出现故障时，只影响一路设备。如果乱接，就可能导致主备两路同时受到影响。

同步信号出现问题对系统的影响结果是：系统完全不同步，各个设备按照自己内部晶体振荡器的时钟运行（内锁相），主备服务器输出信号不同步，切换跳抖，字幕台标满屏无规则位移。

规范上去做，黑场发生器应该与GPS或北斗锁相（天虹新的黑场已经做到了），采用高精度晶体振荡器，或采用恒温槽。这个以后再谈。

（二）、控制链路单一崩溃点：

现在很多公司都采用一种叫做“网络串口服务器”的设备。该设备输入的是网络（IP）信号，输出的是232/422信号。控制机对设备的控制是通过网络发出的，通过该设备转换为串行232/422信号，对设备实施控制。

采用该设备的好处是：便于软件模块的灵活配置，便于实现控制软件在视频服务器内进行“驻留”、实现“离线播出”。
